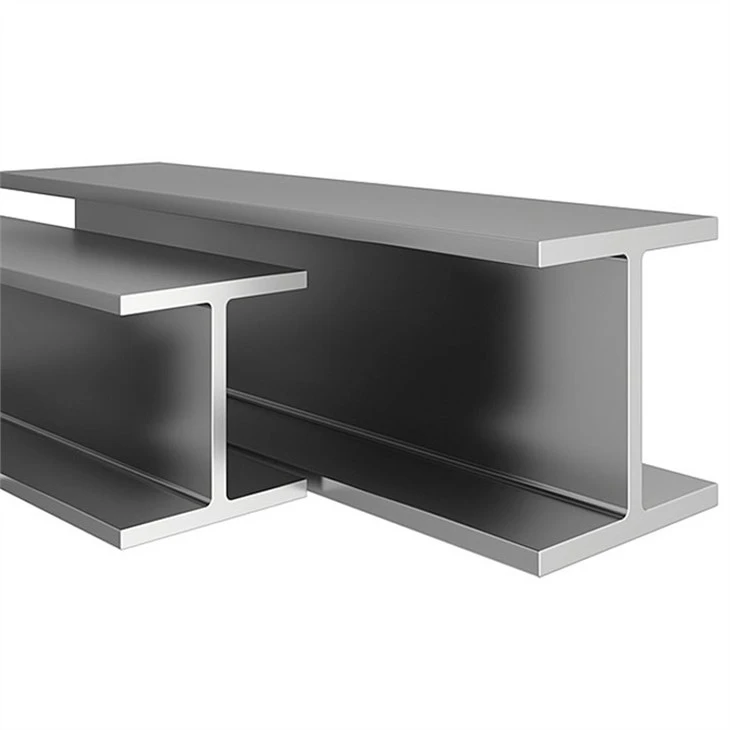

Feix en H

H Les bigues d'acer HEA/HEB són un tipus de perfil d'acer molt utilitzat. Les bigues, també anomenades seccions "H", bigues continentals o HEA/HEB, estan disponibles en diversos graus de materials, els més comuns són EN 10025 S275 i S355. Les seccions H semblen semblants a les seccions I, però la brida és més ampla.

Enviar la consulta

Introducció al producte

Mida d'exemple de bigues HEA&HEB

Mides de les bigues HEA i propietats mecàniques

Mides de les bigues HEA					Pes (kg/m)	Àrea de la secció (cm2)
b	h	a	e	r
HEA 100	96	5,0	8,0	12	16,7	21,24
HEA 120	114	5,0	8,0	12	19,9	25,34
HEA 140	133	5,5	8,5	12	24,7	31,42
HEA 160	152	6,0	9,0	15	30,4	38,77
HEA 180	171	6,0	9,5	15	35,5	45,25
HEA 200	190	6,5	10,0	18	42,3	53,83
HEA 220	210	7,0	11,0	18	50,5	64,34
HEA 240	230	7,5	12,0	21	60,3	76,84
HEA 260	250	7,5	12,5	24	68,2	86,82
HEA 280	270	8,0	13,0	24	76,4	97,26
HEA 300	290	8,5	14,0	27	88,3	112,5
HEA 300	310	9,0	15,5	27	97,6	124,4
HEA 300	330	9,5	16,5	27	105,0	133,5
HEA 300	350	10,0	17,5	27	112,0	142,8
HEA 300	390	11,0	19,0	27	125,0	159,0
HEA 300	440	11,5	21,0	27	140,0	178,0
HEA 300	490	12,0	23,0	27	155,0	197,5
HEA 300	540	12,5	24,0	27	166,0	211,8
HEA 300	590	13,0	25,0	27	178,0	226,5
HEA 300	640	13,5	26,0	27	190,0	241,6
HEA 300	690	14,5	27,0	27	204,0	260,5
HEA 300	790	15,0	28,0	30	224,0	285,8
HEA 300	890	16,0	30,0	30	252,0	320,5
HEA 300	990	16,5	31,0	30	272,0	346,8

Mides de les bigues HEB i propietats mecàniques

Mides del feix HEB					Pes (kg/m)	Àrea de la secció (cm2)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
HEB 120	120	6,5	11,0	12	26,7	34,01
HEB 140	140	7,0	12,0	12	33,7	42,96
HEB 160	160	8,0	13,0	15	42,6	54,25
HEB 180	180	8,5	14,0	15	51,2	65,25
HEB 200	200	9,0	15,0	18	61,3	78,08
HEB 220	220	9,5	16,0	18	71,5	91,04
HEB 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
HEB 280	280	10,5	18,0	24	103,0	131,4
HEB 300	300	11,0	19,0	27	117,0	149,1
HEB 300	320	11,5	20,5	27	127,0	161,3
HEB 300	340	12,0	21,5	27	134,0	170,9
HEB 300	360	12,5	22,5	27	142,0	180,6
HEB 300	400	13,5	24,0	27	155,0	197,8
HEB 300	450	14,0	26,0	27	171,0	218,0
HEB 300	500	14,5	28,0	27	187,0	238,6
HEB 300	550	15,0	29,0	27	199,0	254,1
HEB 300	600	15,5	30,0	27	212,0	270,0
HEB 300	650	16,0	31,0	27	225,0	286,3
HEB 300	700	17,0	32,0	27	241,0	306,4
HEB 300	800	17,5	33,0	30	262,0	334,2
HEB 300	900	18,5	35,0	30	291,0	371,3
HEB 300	###	19,0	36,0	30	314,0	400,0

Descripció dels productes

La forma de la secció transversal és similar a un perfil de secció transversal econòmic de la lletra llatina majúscula H, també coneguda com a biga d'acer universal. La secció transversal de l'acer en forma de H sol inclou dues parts, la web i la brida, també coneguda. com la cintura i la vora.

El feix H s'utilitza àmpliament, s'utilitza principalment en: diverses estructures d'edificis civils i industrials; diverses plantes industrials de gran abast i edificis moderns de gran alçada, especialment plantes industrials en zones amb activitats sísmiques freqüents i condicions de treball d'alta temperatura; que requereixen una gran capacitat de càrrega i secció transversal Ponts grans amb bona estabilitat i grans llums; equipament pesat; carreteres; esquelets de vaixells; el meu suport; tractament de fonamentació i enginyeria de preses; diferents components de la màquina.
