I-beam
I-beam

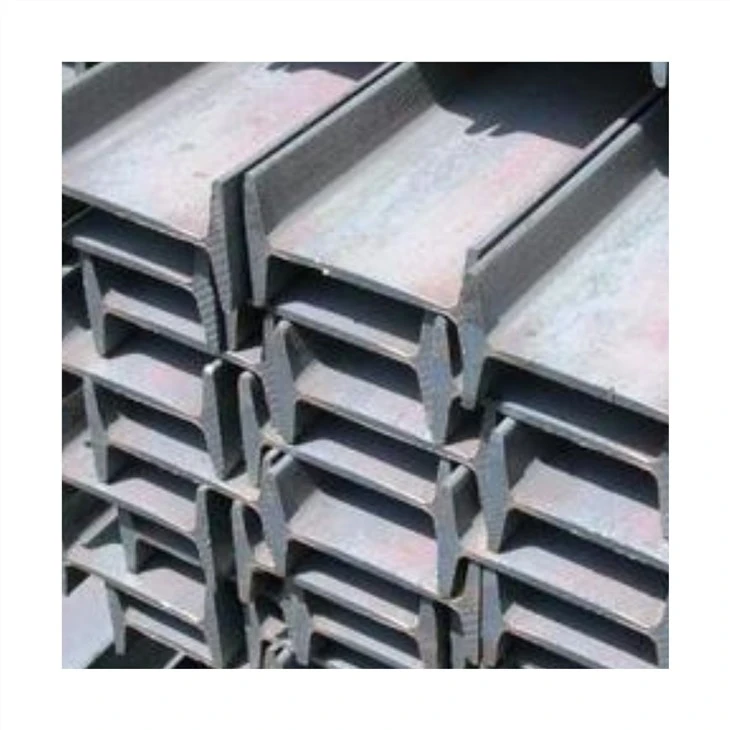

I-raig

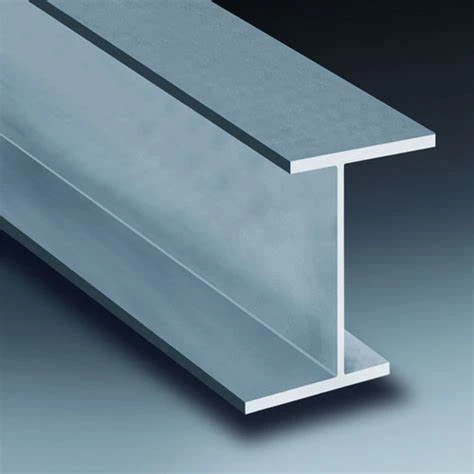

La biga en I és d'acer en forma de I, l'acer en forma de I també s'anomena biga d'acer, que és una llarga tira d'acer amb una secció transversal en forma de I.

Enviar la consulta

Introducció al producte

Nom: I-beam
Estàndard: IPEAA-H-BEAM,EN 10034:1993
Grau: S235JR/ST37-2

Mida d'exemple de bigues en I

Mides de bigues d'acer IPE

Mida de l'IPE (mm)					Pes (kg/m)	Àrea de la secció (cm2)
h	b	a	e	r
IPE 80	46	3,8	5,2	5	6,0	7,64
IPE 100	55	4,1	5,7	7	8,1	10,32
IPE 120	64	4,4	6,3	7	10,4	13,21
IPE 140	73	4.7	6,9	7	12,9	16,43
IPE 160	82	5,0	7,4	9	15,8	20,09
IPE 180	91	5,3	8,0	9	18,8	23,95
IPE 200	100	5,6	8,5	12	22,4	28,48
IPE 220	110	5,9	9,2	12	26,2	33,37
IPE 240	120	6,2	9,8	15	30,7	39,12
IPE 270	135	6,6	10,2	15	36,1	45,95
IPE 300	150	7,1	10,7	15	42,2	53,81
IPE 330	160	7,5	11,5	18	49,1	62,61
IPE 360	170	8,0	12,7	18	57,1	72,73
IPE 400	180	8,6	13,5	21	66,3	84,46
IPE 450	190	9,4	14,6	21	77,6	98,82
IPE 500	200	10,2	16,0	21	90,7	115,5
IPE 550	210	11,1	17,2	24	106	134,4
IPE 600	220	12,0	19,0	24	122	156,0

Mides de bigues d'acer INP

Mida INP (mm)					Pes (kg/m)
h	b	a	e	r
INP 80	42	3,9	5,9	3,9	5,94
INP 100	50	4,5	6,8	4,5	8,34
INP 120	58	5,1	7,7	5,1	11,1
INP 140	66	5,7	8,6	5,7	14,3
INP 160	74	6,3	9,5	6,3	17,9
INP 180	82	6,9	10,4	6,9	21,9
INP 200	90	7,5	11,3	7,5	26,2
INP 220	98	8,1	12,2	8,1	31,1
INP 240	106	8,7	13,1	8,7	36,2
INP 260	113	9,4	14,1	9,4	41,9
INP 280	119	10,1	15,2	10,1	47,9
INP 300	125	10,8	16,2	10,8	54,2
INP 320	131	11,5	17,3	11,5	61,0
INP 340	137	12,2	18,3	12,2	68,0
INP 360	143	13,0	19,5	13,0	76,1
INP 380	149	13,7	20,5	13,7	84,0
INP 400	155	14,4	21,6	14,4	92,4
INP 450	170	16,2	24,3	16,2	115
INP 500	185	18,0	27,0	18,0	141
INP 550	200	19,0	30,0	19,0	166
INP 600	215	21,6	32,4	21,6	199

Descripció dels productes

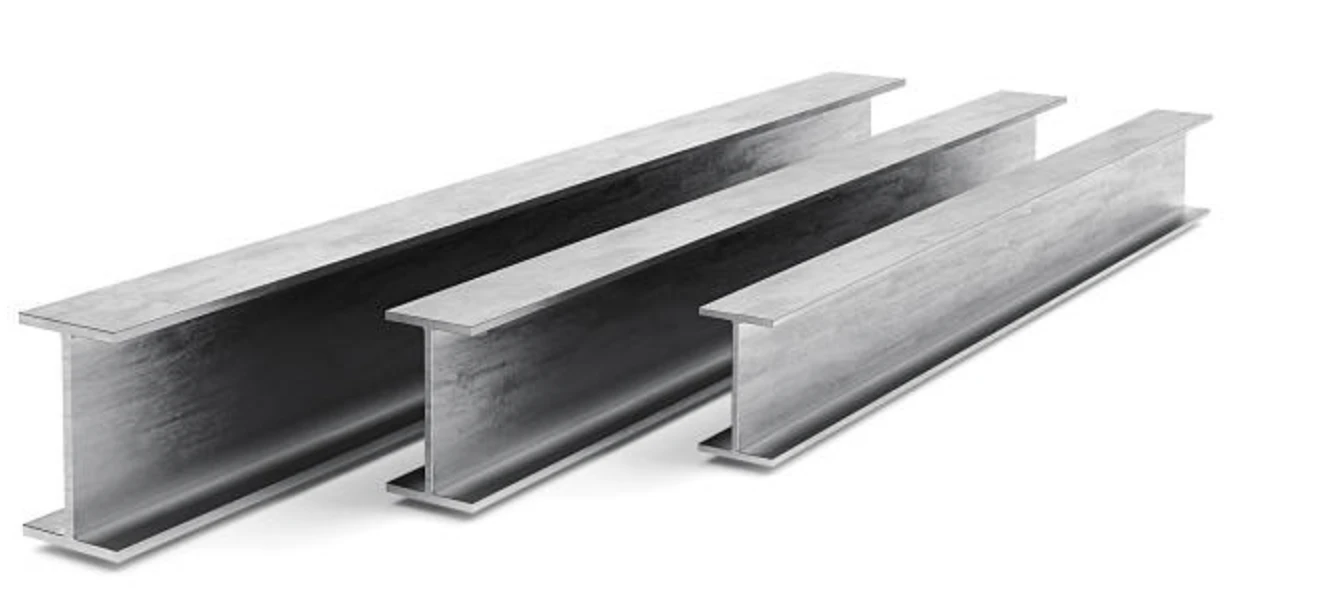

I beam 1

Bigues d'acer IPE/INPsón un tipus de perfil d'acer molt utilitzat. Les bigues, també anomenades seccions "I", bigues continentals o IPE/IPN, estan disponibles en diversos graus de materials, els més comuns sónEN 10025 S275 i S355.

Feix I VS Feix H

Quan es tracta d'edificació i construcció, és essencial conèixer la diferència entre H-Beam i I-Beam. Hi ha molts factors a tenir en compte quan es tracta de bigues estructurals, però el factor més important és si la biga portarà una càrrega o no. L'I-Beam i l'H-Beam semblen molt semblants perquè sovint s'utilitzen en les mateixes situacions. Tanmateix, hi ha diferències entre ambdós.

1. Les bigues en H costen menys que les bigues en I per la mateixa quantitat de suport estructural.
2. Les bigues en I són més adequades per transportar càrregues més pesades en una llum o longitud de bigues.
3. Tant l'I-Beam com l'H-Beam són molt versàtils i es poden utilitzar per a diverses aplicacions.
